如何理解kubernetes调度框架与插件？

调度框架 ^[1]

本文基于 kubernetes 1.24 进行分析

调度框架（Scheduling Framework）是Kubernetes 的调度器 kube-scheduler 设计的的可插拔架构，将插件（调度算法）嵌入到调度上下文的每个扩展点中，并编译为 kube-scheduler

在 kube-scheduler 1.22 之后，在 pkg/scheduler/framework/interface.go 中定义了一个 Plugin 的 interface，这个 interface 作为了所有插件的父级。而每个未调度的 Pod，Kubernetes 调度器会根据一组规则尝试在集群中寻找一个节点。

1
2
3
type Plugin interface {
	Name() string
}

下面会对每个算法是如何实现的进行分析

在初始化 scheduler 时，会创建一个 profile，profile是关于 scheduler 调度配置相关的定义

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
func New(client clientset.Interface,
...
	profiles, err := profile.NewMap(options.profiles, registry, recorderFactory, stopCh,
		frameworkruntime.WithComponentConfigVersion(options.componentConfigVersion),
		frameworkruntime.WithClientSet(client),
		frameworkruntime.WithKubeConfig(options.kubeConfig),
		frameworkruntime.WithInformerFactory(informerFactory),
		frameworkruntime.WithSnapshotSharedLister(snapshot),
		frameworkruntime.WithPodNominator(nominator),
		frameworkruntime.WithCaptureProfile(frameworkruntime.CaptureProfile(options.frameworkCapturer)),
		frameworkruntime.WithClusterEventMap(clusterEventMap),
		frameworkruntime.WithParallelism(int(options.parallelism)),
		frameworkruntime.WithExtenders(extenders),
	)
	if err != nil {
		return nil, fmt.Errorf("initializing profiles: %v", err)
	}

	if len(profiles) == 0 {
		return nil, errors.New("at least one profile is required")
	}
....
}

关于 profile 的实现，则为 KubeSchedulerProfile，也是作为 yaml生成时传入的配置

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
// KubeSchedulerProfile 是一个 scheduling profile.
type KubeSchedulerProfile struct {
	// SchedulerName 是与此配置文件关联的调度程序的名称。
    // 如果 SchedulerName 与 pod “spec.schedulerName”匹配，则使用此配置文件调度 pod。
	SchedulerName string

	// Plugins指定应该启用或禁用的插件集。
    // 启用的插件是除了默认插件之外应该启用的插件。禁用插件应是禁用的任何默认插件。
    // 当没有为扩展点指定启用或禁用插件时，将使用该扩展点的默认插件（如果有）。
    // 如果指定了 QueueSort 插件，
    // 则必须为所有配置文件指定相同的 QueueSort Plugin 和 PluginConfig。
    // 这个Plugins展现的形式则是调度上下文中的所有扩展点(这是抽象)，实际中会表现为多个扩展点
	Plugins *Plugins

	// PluginConfig 是每个插件的一组可选的自定义插件参数。
    // 如果省略PluginConfig参数等同于使用该插件的默认配置。
	PluginConfig []PluginConfig
}

对于 profile.NewMap 就是根据给定的配置来构建这个framework，因为配置可能是存在多个的。而 Registry 则是所有可用插件的集合，内部构造则是 PluginFactory ,通过函数来构建出对应的 plugin

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
func NewMap(cfgs []config.KubeSchedulerProfile, r frameworkruntime.Registry, recorderFact RecorderFactory,
	stopCh <-chan struct{}, opts ...frameworkruntime.Option) (Map, error) {
	m := make(Map)
	v := cfgValidator{m: m}

	for _, cfg := range cfgs {
		p, err := newProfile(cfg, r, recorderFact, stopCh, opts...)
		if err != nil {
			return nil, fmt.Errorf("creating profile for scheduler name %s: %v", cfg.SchedulerName, err)
		}
		if err := v.validate(cfg, p); err != nil {
			return nil, err
		}
		m[cfg.SchedulerName] = p
	}
	return m, nil
}

// newProfile 给的配置构建出一个profile
func newProfile(cfg config.KubeSchedulerProfile, r frameworkruntime.Registry, recorderFact RecorderFactory,
	stopCh <-chan struct{}, opts ...frameworkruntime.Option) (framework.Framework, error) {
	recorder := recorderFact(cfg.SchedulerName)
	opts = append(opts, frameworkruntime.WithEventRecorder(recorder))
	return frameworkruntime.NewFramework(r, &cfg, stopCh, opts...)
}

可以看到最终返回的是一个 Framework 。那么来看下这个 Framework

Framework 是一个抽象，管理着调度过程中所使用的所有插件，并在调度上下文中适当的位置去运行对应的插件

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
type Framework interface {
	Handle
	// QueueSortFunc 返回对调度队列中的 Pod 进行排序的函数
    // 也就是less，在Sort打分阶段的打分函数
	QueueSortFunc() LessFunc

    // RunPreFilterPlugins 运行配置的一组PreFilter插件。
    // 如果这组插件中，任何一个插件失败，则返回 *Status 并设置为non-success。
    // 如果返回状态为non-success，则调度周期中止。
    // 它还返回一个 PreFilterResult，它可能会影响到要评估下游的节点。

	RunPreFilterPlugins(ctx context.Context, state *CycleState, pod *v1.Pod) (*PreFilterResult, *Status)

    // RunPostFilterPlugins 运行配置的一组PostFilter插件。
    // PostFilter 插件是通知性插件，在这种情况下应配置为先执行并返回 Unschedulable 状态，
    // 或者尝试更改集群状态以使 pod 在未来的调度周期中可能会被调度。
	RunPostFilterPlugins(ctx context.Context, state *CycleState, pod *v1.Pod, filteredNodeStatusMap NodeToStatusMap) (*PostFilterResult, *Status)

    // RunPreBindPlugins 运行配置的一组 PreBind 插件。
    // 如果任何一个插件返回错误，则返回 *Status 并且code设置为non-success。
    // 如果code为“Unschedulable”，则调度检查失败，
    // 则认为是内部错误。在任何一种情况下，Pod都不会被bound。
	RunPreBindPlugins(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string) *Status

    // RunPostBindPlugins 运行配置的一组PostBind插件
	RunPostBindPlugins(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string)

    // RunReservePluginsReserve运行配置的一组Reserve插件的Reserve方法。
    // 如果在这组调用中的任何一个插件返回错误，则不会继续运行剩余调用的插件并返回错误。
    // 在这种情况下，pod将不能被调度。
	RunReservePluginsReserve(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string) *Status

    // RunReservePluginsUnreserve运行配置的一组Reserve插件的Unreserve方法。
	RunReservePluginsUnreserve(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string)

    // RunPermitPlugins运行配置的一组Permit插件。
    // 如果这些插件中的任何一个返回“Success”或“Wait”之外的状态，则它不会继续运行其余插件并返回错误。
    // 否则，如果任何插件返回 “Wait”，则此函数将创建等待pod并将其添加到当前等待pod的map中，
    // 并使用“Wait” code返回状态。 Pod将在Permit插件返回的最短持续时间内保持等待pod。
	RunPermitPlugins(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string) *Status

    // 如果pod是waiting pod，WaitOnPermit 将阻塞，直到等待的pod被允许或拒绝。
	WaitOnPermit(ctx context.Context, pod *v1.Pod) *Status

    // RunBindPlugins运行配置的一组bind插件。 Bind插件可以选择是否处理Pod。
    // 如果 Bind 插件选择跳过binding，它应该返回 code=5("skip")状态。
    // 否则，它应该返回“Error”或“Success”。
    // 如果没有插件处理绑定，则RunBindPlugins返回code=5("skip")的状态。
	RunBindPlugins(ctx context.Context, state *CycleState, pod *v1.Pod, nodeName string) *Status

	// 如果至少定义了一个filter插件，则HasFilterPlugins返回true
	HasFilterPlugins() bool

    // 如果至少定义了一个PostFilter插件，则HasPostFilterPlugins返回 true。
	HasPostFilterPlugins() bool

	// 如果至少定义了一个Score插件，则HasScorePlugins返回 true。
	HasScorePlugins() bool

    // ListPlugins将返回map。key为扩展点名称，value则是配置的插件列表。
	ListPlugins() *config.Plugins

    // ProfileName则是与profile name关联的framework
	ProfileName() string
}

而实现这个抽象的则是 frameworkImpl；frameworkImpl 是初始化与运行 scheduler plugins 的组件，并在调度上下文中会运行这些扩展点

text

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
type frameworkImpl struct {
   registry             Registry
   snapshotSharedLister framework.SharedLister
   waitingPods          *waitingPodsMap
   scorePluginWeight    map[string]int
   queueSortPlugins     []framework.QueueSortPlugin
   preFilterPlugins     []framework.PreFilterPlugin
   filterPlugins        []framework.FilterPlugin
   postFilterPlugins    []framework.PostFilterPlugin
   preScorePlugins      []framework.PreScorePlugin
   scorePlugins         []framework.ScorePlugin
   reservePlugins       []framework.ReservePlugin
   preBindPlugins       []framework.PreBindPlugin
   bindPlugins          []framework.BindPlugin
   postBindPlugins      []framework.PostBindPlugin
   permitPlugins        []framework.PermitPlugin

   clientSet       clientset.Interface
   kubeConfig      *restclient.Config
   eventRecorder   events.EventRecorder
   informerFactory informers.SharedInformerFactory

   metricsRecorder *metricsRecorder
   profileName     string

   extenders []framework.Extender
   framework.PodNominator

   parallelizer parallelize.Parallelizer
}

那么来看下 Registry ，Registry 是作为一个可用插件的集合。framework 使用 registry 来启用和对插件配置的初始化。在初始化框架之前，所有插件都必须在注册表中。表现形式就是一个 map[]；key 是插件的名称，value是 PluginFactory 。

1
type Registry map[string]PluginFactory

而在 pkg\scheduler\framework\plugins\registry.go 中会将所有的 in-tree plugin 注册进来。通过 NewInTreeRegistry 。后续如果还有插件要注册，可以通过 WithFrameworkOutOfTreeRegistry 来注册其他的插件。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
func NewInTreeRegistry() runtime.Registry {
	fts := plfeature.Features{
		EnableReadWriteOncePod:                       feature.DefaultFeatureGate.Enabled(features.ReadWriteOncePod),
		EnableVolumeCapacityPriority:                 feature.DefaultFeatureGate.Enabled(features.VolumeCapacityPriority),
		EnableMinDomainsInPodTopologySpread:          feature.DefaultFeatureGate.Enabled(features.MinDomainsInPodTopologySpread),
		EnableNodeInclusionPolicyInPodTopologySpread: feature.DefaultFeatureGate.Enabled(features.NodeInclusionPolicyInPodTopologySpread),
	}

	return runtime.Registry{
		selectorspread.Name:                  selectorspread.New,
		imagelocality.Name:                   imagelocality.New,
		tainttoleration.Name:                 tainttoleration.New,
		nodename.Name:                        nodename.New,
		nodeports.Name:                       nodeports.New,
		nodeaffinity.Name:                    nodeaffinity.New,
		podtopologyspread.Name:               runtime.FactoryAdapter(fts, podtopologyspread.New),
		nodeunschedulable.Name:               nodeunschedulable.New,
		noderesources.Name:                   runtime.FactoryAdapter(fts, noderesources.NewFit),
		noderesources.BalancedAllocationName: runtime.FactoryAdapter(fts, noderesources.NewBalancedAllocation),
		volumebinding.Name:                   runtime.FactoryAdapter(fts, volumebinding.New),
		volumerestrictions.Name:              runtime.FactoryAdapter(fts, volumerestrictions.New),
		volumezone.Name:                      volumezone.New,
		nodevolumelimits.CSIName:             runtime.FactoryAdapter(fts, nodevolumelimits.NewCSI),
		nodevolumelimits.EBSName:             runtime.FactoryAdapter(fts, nodevolumelimits.NewEBS),
		nodevolumelimits.GCEPDName:           runtime.FactoryAdapter(fts, nodevolumelimits.NewGCEPD),
		nodevolumelimits.AzureDiskName:       runtime.FactoryAdapter(fts, nodevolumelimits.NewAzureDisk),
		nodevolumelimits.CinderName:          runtime.FactoryAdapter(fts, nodevolumelimits.NewCinder),
		interpodaffinity.Name:                interpodaffinity.New,
		queuesort.Name:                       queuesort.New,
		defaultbinder.Name:                   defaultbinder.New,
		defaultpreemption.Name:               runtime.FactoryAdapter(fts, defaultpreemption.New),
	}
}

这里插入一个题外话，关于 in-tree plugin

在这里没有找到关于，kube-scheduler ，只是找到有关的概念，大概可以解释为，in-tree表示为随kubernetes官方提供的二进制构建的 plugin 则为 in-tree，而独立于kubernetes代码库之外的为 out-of-tree ^[3] 。这种情况下，可以理解为，AA则是 out-of-tree 而 Pod, DeplymentSet 等是 in-tree。

接下来回到初始化 scheduler ，在初始化一个 scheduler 时，会通过NewInTreeRegistry 来初始化

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
func New(client clientset.Interface,
	....
	registry := frameworkplugins.NewInTreeRegistry()
	if err := registry.Merge(options.frameworkOutOfTreeRegistry); err != nil {
		return nil, err
	}

	...

	profiles, err := profile.NewMap(options.profiles, registry, recorderFactory, stopCh,
		frameworkruntime.WithComponentConfigVersion(options.componentConfigVersion),
		frameworkruntime.WithClientSet(client),
		frameworkruntime.WithKubeConfig(options.kubeConfig),
		frameworkruntime.WithInformerFactory(informerFactory),
		frameworkruntime.WithSnapshotSharedLister(snapshot),
		frameworkruntime.WithPodNominator(nominator),
		frameworkruntime.WithCaptureProfile(frameworkruntime.CaptureProfile(options.frameworkCapturer)),
		frameworkruntime.WithClusterEventMap(clusterEventMap),
		frameworkruntime.WithParallelism(int(options.parallelism)),
		frameworkruntime.WithExtenders(extenders),
	)
	...
}

接下来在调度上下文 scheduleOne 中 schedulePod 时，会通过 framework 调用对应的插件来处理这个扩展点工作。具体的体现在，pkg\scheduler\schedule_one.go 中的预选阶段

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
func (sched *Scheduler) schedulePod(ctx context.Context, fwk framework.Framework, state *framework.CycleState, pod *v1.Pod) (result ScheduleResult, err error) {
	trace := utiltrace.New("Scheduling", utiltrace.Field{Key: "namespace", Value: pod.Namespace}, utiltrace.Field{Key: "name", Value: pod.Name})
	defer trace.LogIfLong(100 * time.Millisecond)

	if err := sched.Cache.UpdateSnapshot(sched.nodeInfoSnapshot); err != nil {
		return result, err
	}
	trace.Step("Snapshotting scheduler cache and node infos done")

	if sched.nodeInfoSnapshot.NumNodes() == 0 {
		return result, ErrNoNodesAvailable
	}

	feasibleNodes, diagnosis, err := sched.findNodesThatFitPod(ctx, fwk, state, pod)
	if err != nil {
		return result, err
	}
	trace.Step("Computing predicates done")

与其他扩展点部分，在调度上下文 scheduleOne 中可以很好的看出，功能都是 framework 提供的。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
func (sched *Scheduler) scheduleOne(ctx context.Context) {

    ...

	scheduleResult, err := sched.SchedulePod(schedulingCycleCtx, fwk, state, pod)

    ...

	// Run the Reserve method of reserve plugins.
	if sts := fwk.RunReservePluginsReserve(schedulingCycleCtx, state, assumedPod, scheduleResult.SuggestedHost); !sts.IsSuccess() {
	}

    ...

	// Run "permit" plugins.
	runPermitStatus := fwk.RunPermitPlugins(schedulingCycleCtx, state, assumedPod, scheduleResult.SuggestedHost)

		// One of the plugins returned status different than success or wait.
		fwk.RunReservePluginsUnreserve(schedulingCycleCtx, state, assumedPod, scheduleResult.SuggestedHost)

...

	// bind the pod to its host asynchronously (we can do this b/c of the assumption step above).
	go func() {
		...
		waitOnPermitStatus := fwk.WaitOnPermit(bindingCycleCtx, assumedPod)
		if !waitOnPermitStatus.IsSuccess() {
			...
			// trigger un-reserve plugins to clean up state associated with the reserved Pod
			fwk.RunReservePluginsUnreserve(bindingCycleCtx, state, assumedPod, scheduleResult.SuggestedHost)
		}

		// Run "prebind" plugins.
		preBindStatus := fwk.RunPreBindPlugins(bindingCycleCtx, state, assumedPod, scheduleResult.SuggestedHost)

        ...

			// trigger un-reserve plugins to clean up state associated with the reserved Pod
			fwk.RunReservePluginsUnreserve(bindingCycleCtx, state, assumedPod, scheduleResult.SuggestedHost)

        ...

		...
			// trigger un-reserve plugins to clean up state associated with the reserved Pod
			fwk.RunReservePluginsUnreserve(bindingCycleCtx, state, assumedPod, scheduleResult.SuggestedHost)

        ...

		// Run "postbind" plugins.
		fwk.RunPostBindPlugins(bindingCycleCtx, state, assumedPod, scheduleResult.SuggestedHost)

	...
}

插件 ^[4]

插件（Plugins）（也可以算是调度策略）在 kube-scheduler 中的实现为 framework plugin，插件API的实现分为两个步骤**：register** 和 configured，然后都实现了其父方法 Plugin。然后可以通过配置（kube-scheduler --config 提供）启动或禁用插件；除了默认插件外，还可以实现自定义调度插件与默认插件进行绑定。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
type Plugin interface {
    Name() string
}
// sort扩展点
type QueueSortPlugin interface {
    Plugin
    Less(*v1.pod, *v1.pod) bool
}
// PreFilter扩展点
type PreFilterPlugin interface {
    Plugin
    PreFilter(context.Context, *framework.CycleState, *v1.pod) error
}

插件的载入过程

在 scheduler 被启动时，会 scheduler.New(cc.Client.. 这个时候会传入 profiles，整个的流如下：

NewScheduler ：kubernetes/cmd/kube-scheduler/app/server.go
profile.NewMap：kubernetes/pkg/scheduler/scheduler.go
- newProfile：kubernetes/pkg/scheduler/scheduler.go
frameworkruntime.NewFramework：kubernetes/pkg/scheduler/framework/runtime/framework.go
- pluginsNeeded：kubernetes/pkg/scheduler/framework/runtime/framework.go

NewScheduler

我们了解如何 New 一个 scheduler 即为 Setup 中去配置这些参数，

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
func Setup(ctx context.Context, opts *options.Options, outOfTreeRegistryOptions ...Option) (*schedulerserverconfig.CompletedConfig, *scheduler.Scheduler, error) {

    ...

	// Create the scheduler.
	sched, err := scheduler.New(cc.Client,
		cc.InformerFactory,
		cc.DynInformerFactory,
		recorderFactory,
		ctx.Done(),
		scheduler.WithComponentConfigVersion(cc.ComponentConfig.TypeMeta.APIVersion),
		scheduler.WithKubeConfig(cc.KubeConfig),
		scheduler.WithProfiles(cc.ComponentConfig.Profiles...),
		scheduler.WithPercentageOfNodesToScore(cc.ComponentConfig.PercentageOfNodesToScore),
		scheduler.WithFrameworkOutOfTreeRegistry(outOfTreeRegistry),
		scheduler.WithPodMaxBackoffSeconds(cc.ComponentConfig.PodMaxBackoffSeconds),
		scheduler.WithPodInitialBackoffSeconds(cc.ComponentConfig.PodInitialBackoffSeconds),
		scheduler.WithPodMaxInUnschedulablePodsDuration(cc.PodMaxInUnschedulablePodsDuration),
		scheduler.WithExtenders(cc.ComponentConfig.Extenders...),
		scheduler.WithParallelism(cc.ComponentConfig.Parallelism),
		scheduler.WithBuildFrameworkCapturer(func(profile kubeschedulerconfig.KubeSchedulerProfile) {
			// Profiles are processed during Framework instantiation to set default plugins and configurations. Capturing them for logging
			completedProfiles = append(completedProfiles, profile)
		}),
	)
    ...
}

profile.NewMap

在 scheduler.New 中，会根据配置生成profile，而 profile.NewMap 会完成这一步

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
func New(client clientset.Interface,
	...

	clusterEventMap := make(map[framework.ClusterEvent]sets.String)

	profiles, err := profile.NewMap(options.profiles, registry, recorderFactory, stopCh,
		frameworkruntime.WithComponentConfigVersion(options.componentConfigVersion),
		frameworkruntime.WithClientSet(client),
		frameworkruntime.WithKubeConfig(options.kubeConfig),
		frameworkruntime.WithInformerFactory(informerFactory),
		frameworkruntime.WithSnapshotSharedLister(snapshot),
		frameworkruntime.WithPodNominator(nominator),
		frameworkruntime.WithCaptureProfile(frameworkruntime.CaptureProfile(options.frameworkCapturer)),
		frameworkruntime.WithClusterEventMap(clusterEventMap),
		frameworkruntime.WithParallelism(int(options.parallelism)),
		frameworkruntime.WithExtenders(extenders),
	)

         ...
}

NewFramework

newProfile 返回的则是一个创建好的 framework

1
2
3
4
5
6
func newProfile(cfg config.KubeSchedulerProfile, r frameworkruntime.Registry, recorderFact RecorderFactory,
	stopCh <-chan struct{}, opts ...frameworkruntime.Option) (framework.Framework, error) {
	recorder := recorderFact(cfg.SchedulerName)
	opts = append(opts, frameworkruntime.WithEventRecorder(recorder))
	return frameworkruntime.NewFramework(r, &cfg, stopCh, opts...)
}

最终会走到 pluginsNeeded，这里会根据配置中开启的插件而返回一个插件集，这个就是最终在每个扩展点中药执行的插件。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
func (f *frameworkImpl) pluginsNeeded(plugins *config.Plugins) sets.String {
	pgSet := sets.String{}

	if plugins == nil {
		return pgSet
	}

	find := func(pgs *config.PluginSet) {
		for _, pg := range pgs.Enabled {
			pgSet.Insert(pg.Name)
		}
	}
	// 获取到所有的扩展点，找到为Enabled的插件加入到pgSet
	for _, e := range f.getExtensionPoints(plugins) {
		find(e.plugins)
	}
	// Parse MultiPoint separately since they are not returned by f.getExtensionPoints()
	find(&plugins.MultiPoint)

	return pgSet
}

插件的执行

在对插件源码部分分析，会找几个典型的插件进行分析，而不会对全部的进行分析，因为总的来说是大同小异，分析的插件有 NodePorts，NodeResourcesFit，podtopologyspread

NodePorts

这里以一个简单的插件来分析；NodePorts 插件用于检查Pod请求的端口，在节点上是否为空闲端口。

NodePorts 实现了 FilterPlugin 和 PreFilterPlugin

PreFilter 将会被 framework 中 PreFilter 扩展点被调用。

1
2
3
4
5
6
func (pl *NodePorts) PreFilter(ctx context.Context, cycleState *framework.CycleState, pod *v1.Pod) (*framework.PreFilterResult, *framework.Status) {
	s := getContainerPorts(pod) // 或得Pod得端口
    // 写入状态
	cycleState.Write(preFilterStateKey, preFilterState(s))
	return nil, nil
}

Filter 将会被 framework 中 Filter 扩展点被调用。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// Filter invoked at the filter extension point.
func (pl *NodePorts) Filter(ctx context.Context, cycleState *framework.CycleState, pod *v1.Pod, nodeInfo *framework.NodeInfo) *framework.Status {
   wantPorts, err := getPreFilterState(cycleState)
   if err != nil {
      return framework.AsStatus(err)
   }

   fits := fitsPorts(wantPorts, nodeInfo)
   if !fits {
      return framework.NewStatus(framework.Unschedulable, ErrReason)
   }

   return nil
}

func fitsPorts(wantPorts []*v1.ContainerPort, nodeInfo *framework.NodeInfo) bool {
	// 对比existingPorts 和 wantPorts是否冲突，冲突则调度失败
	existingPorts := nodeInfo.UsedPorts
	for _, cp := range wantPorts {
		if existingPorts.CheckConflict(cp.HostIP, string(cp.Protocol), cp.HostPort) {
			return false
		}
	}
	return true
}

New ，初始化新插件，在 register 中注册得

1
2
3
func New(_ runtime.Object, _ framework.Handle) (framework.Plugin, error) {
	return &NodePorts{}, nil
}

在调用中，如果有任何一个插件返回错误，则跳过该扩展点注册得其他插件，返回失败。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
func (f *frameworkImpl) RunFilterPlugins(
	ctx context.Context,
	state *framework.CycleState,
	pod *v1.Pod,
	nodeInfo *framework.NodeInfo,
) framework.PluginToStatus {
	statuses := make(framework.PluginToStatus)
	for _, pl := range f.filterPlugins {
		pluginStatus := f.runFilterPlugin(ctx, pl, state, pod, nodeInfo)
		if !pluginStatus.IsSuccess() {
			if !pluginStatus.IsUnschedulable()
				errStatus := framework.AsStatus(fmt.Errorf("running %q filter plugin: %w", pl.Name(), pluginStatus.AsError())).WithFailedPlugin(pl.Name())
				return map[string]*framework.Status{pl.Name(): errStatus}
			}
			pluginStatus.SetFailedPlugin(pl.Name())
			statuses[pl.Name()] = pluginStatus
		}
	}

	return statuses
}

返回得状态是一个 Status 结构体，该结构体表示了插件运行的结果。由 Code、reasons、（可选）err 和 failedPlugin （失败的那个插件名）组成。当 code 不是 Success 时，应说明原因。而且，当 code 为 Success 时，其他所有字段都应为空。nil 状态也被视为成功。

1
2
3
4
5
6
7
8
type Status struct {
	code    Code
	reasons []string
	err     error
	// failedPlugin is an optional field that records the plugin name a Pod failed by.
	// It's set by the framework when code is Error, Unschedulable or UnschedulableAndUnresolvable.
	failedPlugin string
}

NodeResourcesFit ^[5]

NodeResourcesFit 扩展检查节点是否拥有 Pod 请求的所有资源。分数可以使用以下三种策略之一，扩展点为：preFilter， filter，score

LeastAllocated （默认）
MostAllocated
RequestedToCapacityRatio

Fit

NodeResourcesFit PreFilter 可以看到调用得 computePodResourceRequest

text

1
2
3
4
5
// PreFilter invoked at the prefilter extension point.
func (f *Fit) PreFilter(ctx context.Context, cycleState *framework.CycleState, pod *v1.Pod) (*framework.PreFilterResult, *framework.Status) {
   cycleState.Write(preFilterStateKey, computePodResourceRequest(pod))
   return nil, nil
}

computePodResourceRequest 这里有一个注释，总体解释起来是这样得：computePodResourceRequest ，返回值（ framework.Resource）覆盖了每一个维度中资源的最大宽度。因为将按照 init-containers , containers 得顺序运行，会通过迭代方式收集每个维度中的最大值。计算时会对常规容器的资源向量求和，因为containers 运行会同时运行多个容器。计算示例为：

yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
Pod:
  InitContainers
    IC1:
      CPU: 2
      Memory: 1G
    IC2:
      CPU: 2
      Memory: 3G
  Containers
    C1:
      CPU: 2
      Memory: 1G
    C2:
      CPU: 1
      Memory: 1G

在维度1中（InitContainers）所需资源最大值时，CPU=2, Memory=3G；而维度2（Containers）所需资源最大值为：CPU=2, Memory=1G；那么最终结果为 CPU=3, Memory=3G，因为在维度1，最大资源时Memory=3G；而维度2最大资源是CPU=1+2, Memory=1+1，取每个维度中最大资源最大宽度即为 CPU=3, Memory=3G。

下面则看下代码得实现

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
func computePodResourceRequest(pod *v1.Pod) *preFilterState {
	result := &preFilterState{}
	for _, container := range pod.Spec.Containers {
		result.Add(container.Resources.Requests)
	}

	// 取最大得资源
	for _, container := range pod.Spec.InitContainers {
		result.SetMaxResource(container.Resources.Requests)
	}

	// 如果Overhead正在使用，需要将其计算到总资源中
	if pod.Spec.Overhead != nil {
		result.Add(pod.Spec.Overhead)
	}
	return result
}

// SetMaxResource 是比较ResourceList并为每个资源取最大值。
func (r *Resource) SetMaxResource(rl v1.ResourceList) {
	if r == nil {
		return
	}

	for rName, rQuantity := range rl {
		switch rName {
		case v1.ResourceMemory:
			r.Memory = max(r.Memory, rQuantity.Value())
		case v1.ResourceCPU:
			r.MilliCPU = max(r.MilliCPU, rQuantity.MilliValue())
		case v1.ResourceEphemeralStorage:
			if utilfeature.DefaultFeatureGate.Enabled(features.LocalStorageCapacityIsolation) {
				r.EphemeralStorage = max(r.EphemeralStorage, rQuantity.Value())
			}
		default:
			if schedutil.IsScalarResourceName(rName) {
				r.SetScalar(rName, max(r.ScalarResources[rName], rQuantity.Value()))
			}
		}
	}
}

leastAllocate

LeastAllocated 是 NodeResourcesFit 的打分策略，LeastAllocated 打分的标准是更偏向于请求资源较少的Node。将会先计算出Node上调度的pod请求的内存、CPU与其他资源的百分比，然后并根据请求的比例与容量的平均值的最小值进行优先级排序。

计算公式是这样的：$\frac{\frac{cpu((capacity-requested) \times MaxNodeScore \times cpuWeight)}{capacity} + \frac{memory((capacity-requested) \times MaxNodeScore \times memoryWeight}{capacity}) + …}{weightSum}$

下面来看下实现

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
func leastResourceScorer(resToWeightMap resourceToWeightMap) func(resourceToValueMap, resourceToValueMap) int64 {
	return func(requested, allocable resourceToValueMap) int64 {
		var nodeScore, weightSum int64
		for resource := range requested {
			weight := resToWeightMap[resource]
            //  计算出的资源分数乘weight
			resourceScore := leastRequestedScore(requested[resource], allocable[resource])
			nodeScore += resourceScore * weight
			weightSum += weight
		}
		if weightSum == 0 {
			return 0
		}
        // 最终除weightSum
		return nodeScore / weightSum
	}
}

leastRequestedScore 计算标准为未使用容量的计算范围为 0~MaxNodeScore，0 为最低优先级，MaxNodeScore 为最高优先级。未使用的资源越多，得分越高。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
func leastRequestedScore(requested, capacity int64) int64 {
	if capacity == 0 {
		return 0
	}
	if requested > capacity {
		return 0
	}
	// 容量 - 请求的 x 预期值（100）/ 容量
	return ((capacity - requested) * int64(framework.MaxNodeScore)) / capacity
}

Topology ^[6]

Concept

在对 podtopologyspread 插件进行分析前，先需要掌握Pod拓扑的概念。

Pod拓扑（Pod Topology）是Kubernetes Pod调度机制，可以将Pod分布在集群中不同 Zone ，以及用户自定义的各种拓扑域（topology domains）。当有了拓扑域后，用户可以更高效的利用集群资源。

如何来解释拓扑域，首先需要提及为什么需要拓扑域，在集群有3个节点，并且当Pod副本数为2时，又不希望两个Pod在同一个Node上运行。在随着扩大Pod的规模，副本数扩展到到15个时，这时候最理想的方式是每个Node运行5个Pod，在这种背景下，用户希望对集群中Zone的安排为相似的副本数量，并且在集群存在部分问题时可以更好的自愈（也是按照相似的副本数量均匀的分布在Node上）。在这种情况下Kubernetes 提供了Pod 拓扑约束来解决这个问题。

定义一个Topology

yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
apiVersion: v1
kind: Pod
metadata:
  name: example-pod
spec:
  # Configure a topology spread constraint
  topologySpreadConstraints:
    - maxSkew: <integer> #
      minDomains: <integer> # optional; alpha since v1.24
      topologyKey: <string>
      whenUnsatisfiable: <string>
      labelSelector: <object>

参数的描述：

maxSkew：Required，Pod分布不均的程度，并且数字必须大于零
- 当 whenUnsatisfiable: DoNotSchedule，则定义目标拓扑中匹配 pod 的数量与 全局最小值（拓扑域中的标签选择器匹配的 pod 的最小数量 ）maxSkew之间的最大允许差异。例如有 3 个 Zone，分别具有 2、4 和 5 个匹配的 pod，则全局最小值为 2
- 当 whenUnsatisfiable: ScheduleAnyway，scheduler 会为减少倾斜的拓扑提供更高的优先级。
minDomains：optional，符合条件的域的最小数量。
- 如果不指定该选项 minDomains，则约束的行为 minDomains: 1 。
- minDomains必须大于 0。minDomains与 whenUnsatisfiable 一起时为whenUnsatisfiable: DoNotSchedule。
topologyKey：Node label的key，如果多个Node都使用了这个lable key那么 scheduler 将这些 Node 看作为相同的拓扑域。
whenUnsatisfiable：当 Pod 不满足分布的约束时，怎么去处理
- DoNotSchedule（默认）不要调度。
- ScheduleAnyway仍然调度它，同时优先考虑最小化倾斜节点
labelSelector：查找匹配的 Pod label选择器的node进行技术，以计算Pod如何分布在拓扑域中

对于拓扑域的理解

对于拓扑域，官方是这么说明的，假设有一个带有以下lable的 4 节点集群：

bash

1
2
3
4
5
NAME    STATUS   ROLES    AGE     VERSION   LABELS
node1   Ready    <none>   4m26s   v1.16.0   node=node1,zone=zoneA
node2   Ready    <none>   3m58s   v1.16.0   node=node2,zone=zoneA
node3   Ready    <none>   3m17s   v1.16.0   node=node3,zone=zoneB
node4   Ready    <none>   2m43s   v1.16.0   node=node4,zone=zoneB

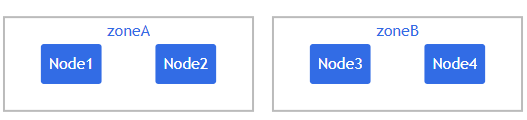

那么集群拓扑如图：

图1：集群拓扑图Source：https://kubernetes.io/docs/concepts/scheduling-eviction/topology-spread-constraints/

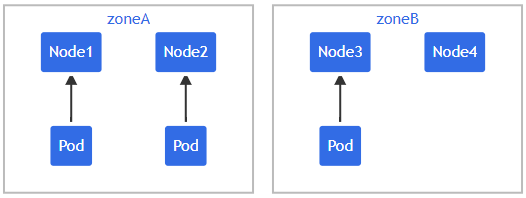

假设一个 4 节点集群，其中 3个label被标记为foo: bar的 Pod 分别位于Node1、Node2 和 Node3：

图2：集群拓扑图Source：https://kubernetes.io/docs/concepts/scheduling-eviction/topology-spread-constraints/

这种情况下，新部署一个Pod，并希望新Pod与现有Pod跨 Zone均匀分布，资源清单文件如下：

yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
kind: Pod
apiVersion: v1
metadata:
  name: mypod
  labels:
    foo: bar
spec:
  topologySpreadConstraints:
  - maxSkew: 1
    topologyKey: zone
    whenUnsatisfiable: DoNotSchedule
    labelSelector:
      matchLabels:
        foo: bar
  containers:
  - name: pause
    image: k8s.gcr.io/pause:3.1

这个清单对于拓扑域来说，topologyKey: zone 表示对Pod均匀分布仅应用于已标记的节点（如 foo: bar），将会跳过没有标签的节点（如zone: <any value>）。如果 scheduler 找不到满足约束的方法，whenUnsatisfiable: DoNotSchedule 设置的策略则是 scheduler 对新部署的Pod保持 Pendding

如果此时 scheduler 将新Pod 调度至 $Zone_A$，此时Pod分布在拓扑域间为 $[3,1]$ ，而 maxSkew 配置的值是1。此时倾斜值为 $Zone_A - Zone_B = 3-1=2$，不满足 maxSkew=1，故这个Pod只能被调度到 $Zone_B$。

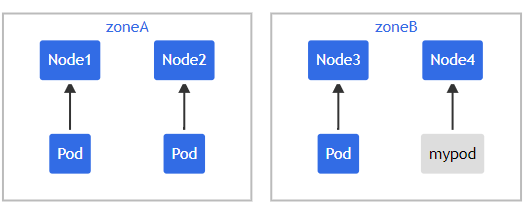

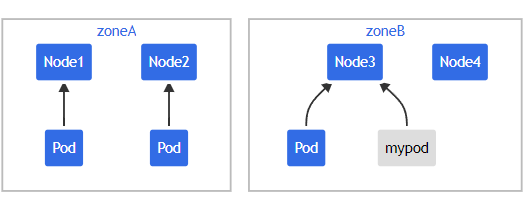

此时Pod调度拓扑图为图3或图4

图3：集群拓扑图Source：https://kubernetes.io/docs/concepts/scheduling-eviction/topology-spread-constraints/

图4：集群拓扑图Source：https://kubernetes.io/docs/concepts/scheduling-eviction/topology-spread-constraints/

如果需要将Pod调度到 $Zone_A$ ,可以按照如下方式进行：

修改 maxSkew=2
修改 topologyKey: node 而不是 Zone ，这种模式下可以将 Pod 均匀分布在Node而不是Zone之间。
修改 whenUnsatisfiable: DoNotSchedule 为 whenUnsatisfiable: ScheduleAnyway 确保新的Pod始终可被调度

下面再通过一个例子增强对拓扑域了解

多拓扑约束

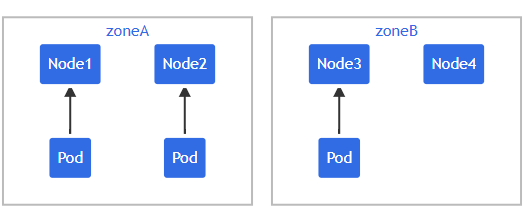

设拥有一个 4 节点集群，其中 3 个现有 Pod 标记 foo: bar 分别位于 node1、node2 和 node3

图5：集群拓扑图Source：https://kubernetes.io/docs/concepts/scheduling-eviction/topology-spread-constraints/

部署的资源清单如下：可以看出拓扑分布约束配置了多个

yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
kind: Pod
apiVersion: v1
metadata:
  name: mypod
  labels:
    foo: bar
spec:
  topologySpreadConstraints:
  - maxSkew: 1
    topologyKey: zone
    whenUnsatisfiable: DoNotSchedule
    labelSelector:
      matchLabels:
        foo: bar
  - maxSkew: 1
    topologyKey: node
    whenUnsatisfiable: DoNotSchedule
    labelSelector:
      matchLabels:
        foo: bar
  containers:
  - name: pause
    image: k8s.gcr.io/pause:3.1

在这种情况下，为了匹配第一个约束条件，新Pod 只能放置在 $Zone_B$ ；而就第二个约束条件，新Pod只能调度到 node4。在这种配置多约束条件下， scheduler 只考虑满足所有约束的值，因此唯一有效的是 node4。

如何为集群设置一个默认拓扑域约束

默认情况下，拓扑域约束也作 scheduler 的为 scheduler configurtion 中的一部分参数，这也意味着，可以通过profile为整个集群级别指定一个默认的拓扑域调度约束，

yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
apiVersion: kubescheduler.config.k8s.io/v1beta3
kind: KubeSchedulerConfiguration

profiles:
  - schedulerName: default-scheduler
    pluginConfig:
      - name: PodTopologySpread
        args:
          defaultConstraints:
            - maxSkew: 1
              topologyKey: topology.kubernetes.io/zone
              whenUnsatisfiable: ScheduleAnyway
          defaultingType: List

默认约束策略

如果在没有配置集群级别的约束策略时，kube-scheduler 内部 topologyspread 插件提供了一个默认的拓扑约束策略，大致上如下列清单所示

text

1
2
3
4
5
6
7
defaultConstraints:
  - maxSkew: 3
    topologyKey: "kubernetes.io/hostname"
    whenUnsatisfiable: ScheduleAnyway
  - maxSkew: 5
    topologyKey: "topology.kubernetes.io/zone"
    whenUnsatisfiable: ScheduleAnyway

上述清单中内容可以在 pkg\scheduler\framework\plugins\podtopologyspread\plugin.go

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
var systemDefaultConstraints = []v1.TopologySpreadConstraint{
	{
		TopologyKey:       v1.LabelHostname,
		WhenUnsatisfiable: v1.ScheduleAnyway,
		MaxSkew:           3,
	},
	{
		TopologyKey:       v1.LabelTopologyZone,
		WhenUnsatisfiable: v1.ScheduleAnyway,
		MaxSkew:           5,
	},
}

可以通过在配置文件中留空，来禁用默认配置

defaultConstraints: []
defaultingType: List

yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
apiVersion: kubescheduler.config.k8s.io/v1beta3
kind: KubeSchedulerConfiguration

profiles:
  - schedulerName: default-scheduler
    pluginConfig:
      - name: PodTopologySpread
        args:
          defaultConstraints: []
          defaultingType: List

通过源码学习Topology

podtopologyspread 实现了4种扩展点方法，包含 filter 和 score

PreFilter

可以看到 PreFilter 的核心为 calPreFilterState

1
2
3
4
5
6
7
8
func (pl *PodTopologySpread) PreFilter(ctx context.Context, cycleState *framework.CycleState, pod *v1.Pod) (*framework.PreFilterResult, *framework.Status) {
	s, err := pl.calPreFilterState(ctx, pod)
	if err != nil {
		return nil, framework.AsStatus(err)
	}
	cycleState.Write(preFilterStateKey, s)
	return nil, nil
}

calPreFilterState 主要功能是用在计算如何在拓扑域中分布Pod，首先看段代码时，需要掌握下属几个概念

preFilterState
criticalPaths
update

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
func (pl *PodTopologySpread) calPreFilterState(ctx context.Context, pod *v1.Pod) (*preFilterState, error) {
    // 获取Node
	allNodes, err := pl.sharedLister.NodeInfos().List()
	if err != nil {
		return nil, fmt.Errorf("listing NodeInfos: %w", err)
	}
	var constraints []topologySpreadConstraint
	if len(pod.Spec.TopologySpreadConstraints) > 0 {
		// 这里会构建出TopologySpreadConstraints，因为约束是不确定的
		constraints, err = filterTopologySpreadConstraints(
			pod.Spec.TopologySpreadConstraints,
			v1.DoNotSchedule,
			pl.enableMinDomainsInPodTopologySpread,
			pl.enableNodeInclusionPolicyInPodTopologySpread,
		)
		if err != nil {
			return nil, fmt.Errorf("obtaining pod's hard topology spread constraints: %w", err)
		}
	} else {
        // buildDefaultConstraints使用".DefaultConstraints"与pod匹配的
        // service、replication controllers、replica sets
        // 和stateful sets的选择器为pod构建一个约束。
		constraints, err = pl.buildDefaultConstraints(pod, v1.DoNotSchedule)
		if err != nil {
			return nil, fmt.Errorf("setting default hard topology spread constraints: %w", err)
		}
	}
	if len(constraints) == 0 { // 如果是空的，则返回空preFilterState
		return &preFilterState{}, nil
	}
    // 初始化一个 preFilterState 状态
	s := preFilterState{
		Constraints:          constraints,
		TpKeyToCriticalPaths: make(map[string]*criticalPaths, len(constraints)),
		TpPairToMatchNum:     make(map[topologyPair]int, sizeHeuristic(len(allNodes), constraints)),
	}
	// 根据node统计拓扑域数量
	tpCountsByNode := make([]map[topologyPair]int, len(allNodes))
	// 获取pod亲和度配置
	requiredNodeAffinity := nodeaffinity.GetRequiredNodeAffinity(pod)
	processNode := func(i int) {
		nodeInfo := allNodes[i]
		node := nodeInfo.Node()
		if node == nil {
			klog.ErrorS(nil, "Node not found")
			return
		}
		// 通过spreading去过滤node以用作filters，错误解析以向后兼容
		if !pl.enableNodeInclusionPolicyInPodTopologySpread {
			if match, _ := requiredNodeAffinity.Match(node); !match {
				return
			}
		}

		// 确保node的lable 包含topologyKeys定义的值
		if !nodeLabelsMatchSpreadConstraints(node.Labels, constraints) {
			return
		}

		tpCounts := make(map[topologyPair]int, len(constraints))
		for _, c := range constraints { // 对应的约束列表
			if pl.enableNodeInclusionPolicyInPodTopologySpread &&
				!c.matchNodeInclusionPolicies(pod, node, requiredNodeAffinity) {
				continue
			}
			// 构建出 topologyPair 以key value形式，
			// 通常情况下TopologyKey属于什么类型的拓扑
			//  node.Labels[c.TopologyKey] 则是属于这个拓扑中那个子域
			pair := topologyPair{key: c.TopologyKey, value: node.Labels[c.TopologyKey]}
			// 计算与标签选择器相匹配的pod有多少个
			count := countPodsMatchSelector(nodeInfo.Pods, c.Selector, pod.Namespace)
			tpCounts[pair] = count
		}
		tpCountsByNode[i] = tpCounts // 最终形成的拓扑结构
	}
	// 执行上面的定义的processNode，执行的数量就是node的数量
	pl.parallelizer.Until(ctx, len(allNodes), processNode)
	// 最后构建出 TpPairToMatchNum

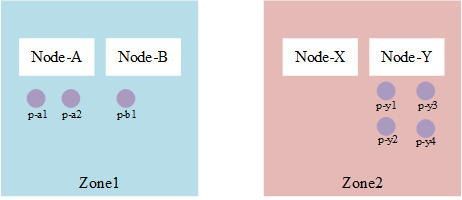

	// 表示每个拓扑域中的每个子域各分布多少Pod，如图6所示
	for _, tpCounts := range tpCountsByNode {
		for tp, count := range tpCounts {
			s.TpPairToMatchNum[tp] += count
		}
	}
	if pl.enableMinDomainsInPodTopologySpread {
		// 根据状态进行构建 preFilterState
		s.TpKeyToDomainsNum = make(map[string]int, len(constraints))
		for tp := range s.TpPairToMatchNum {
			s.TpKeyToDomainsNum[tp.key]++
		}
	}

	// 计算最小匹配出的拓扑对
	for i := 0; i < len(constraints); i++ {
		key := constraints[i].TopologyKey
		s.TpKeyToCriticalPaths[key] = newCriticalPaths()
	}
	for pair, num := range s.TpPairToMatchNum {
		s.TpKeyToCriticalPaths[pair.key].update(pair.value, num)
	}

	return &s, nil // 返回的值则包含最小的分布
}

preFilterState

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
// preFilterState 是在PreFilter处计算并在Filter处使用。
// 它结合了 “TpKeyToCriticalPaths” 和 “TpPairToMatchNum” 来表示：
//（1）在每个分布约束上匹配最少pod的criticalPaths。
// (2) 在每个分布约束上匹配的pod的数量。
// “nil preFilterState” 则表示没有设置（在PreFilter阶段）；
// empty “preFilterState”对象则表示它是一个合法的状态，并在PreFilter阶段设置。

type preFilterState struct {
	Constraints []topologySpreadConstraint

    // 这里记录2条关键路径而不是所有关键路径。
    // criticalPaths[0].MatchNum 始终保存最小匹配数。
    // criticalPaths[1].MatchNum 总是大于或等于criticalPaths[0].MatchNum，但不能保证是第二个最小匹配数。
	TpKeyToCriticalPaths map[string]*criticalPaths

    // TpKeyToDomainsNum 以 “topologyKey” 作为key ，并以zone的数量作为值。
	TpKeyToDomainsNum map[string]int

    // TpPairToMatchNum 以 “topologyPair作为key” ，并以匹配到pod的数量作为value。
	TpPairToMatchNum map[topologyPair]int
}

criticalPaths

1
2
3
4
5
6
7
8
9
// [2]criticalPath能够工作的原因是基于当前抢占算法的实现，特别是以下两个事实
// 事实 1：只抢占同一节点上的Pod，而不是多个节点上的 Pod。
// 事实 2：每个节点在其抢占周期期间在“preFilterState”的单独副本上进行评估。如果我们计划转向更复杂的算法，例如“多个节点上的任意pod”时则需要重新考虑这种结构。
type criticalPaths [2]struct {
	// TopologyValue代表映射到拓扑键的拓扑值。
	TopologyValue string
	// MatchNum代表匹配到的pod数量
	MatchNum int
}

单元测试中的测试案例，具有两个约束条件的场景，通过表格来解析如下：

Node列表与标签如下表：

Node Name	🏷️Lable-zone	🏷️Lable-node
node-a	zone1	node-a
node-b	zone1	node-b
node-x	zone2	node-x
node-y	zone2	node-y

Pod列表与标签如下表：

Pod Name	Node	🏷️Label
p-a1	node-a	foo:
p-a2	node-a	foo:
p-b1	node-b	foo:
p-y1	node-y	foo:
p-y2	node-y	foo:
p-y3	node-y	foo:
p-y4	node-y	foo:

对应的拓扑约束

yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
spec:
  topologySpreadConstraints:
  - MaxSkew: 1
	TopologyKey: zone
	labelSelector:
	  matchLabels:
	    foo: bar
	MinDomains: 1
	NodeAffinityPolicy: Honor
	NodeTaintsPolicy: Ignore
  - MaxSkew: 1
	TopologyKey: node
	labelSelector:
	  matchLabels:
	    foo: bar
	MinDomains: 1
	NodeAffinityPolicy: Honor
	NodeTaintsPolicy: Ignore

那么整个分布如下：

图6：具有两个场景的分布图

实现的测试代码如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
...
{
    name: "normal case with two spreadConstraints",
    pod: st.MakePod().Name("p").Label("foo", "").
    SpreadConstraint(1, "zone", v1.DoNotSchedule, fooSelector, nil, nil, nil).
    SpreadConstraint(1, "node", v1.DoNotSchedule, fooSelector, nil, nil, nil).
    Obj(),
    nodes: []*v1.Node{
        st.MakeNode().Name("node-a").Label("zone", "zone1").Label("node", "node-a").Obj(),
        st.MakeNode().Name("node-b").Label("zone", "zone1").Label("node", "node-b").Obj(),
        st.MakeNode().Name("node-x").Label("zone", "zone2").Label("node", "node-x").Obj(),
        st.MakeNode().Name("node-y").Label("zone", "zone2").Label("node", "node-y").Obj(),
    },
    existingPods: []*v1.Pod{
        st.MakePod().Name("p-a1").Node("node-a").Label("foo", "").Obj(),
        st.MakePod().Name("p-a2").Node("node-a").Label("foo", "").Obj(),
        st.MakePod().Name("p-b1").Node("node-b").Label("foo", "").Obj(),
        st.MakePod().Name("p-y1").Node("node-y").Label("foo", "").Obj(),
        st.MakePod().Name("p-y2").Node("node-y").Label("foo", "").Obj(),
        st.MakePod().Name("p-y3").Node("node-y").Label("foo", "").Obj(),
        st.MakePod().Name("p-y4").Node("node-y").Label("foo", "").Obj(),
    },
    want: &preFilterState{
        Constraints: []topologySpreadConstraint{
            {
                MaxSkew:            1,
                TopologyKey:        "zone",
                Selector:           mustConvertLabelSelectorAsSelector(t, fooSelector),
                MinDomains:         1,
                NodeAffinityPolicy: v1.NodeInclusionPolicyHonor,
                NodeTaintsPolicy:   v1.NodeInclusionPolicyIgnore,
            },
            {
                MaxSkew:            1,
                TopologyKey:        "node",
                Selector:           mustConvertLabelSelectorAsSelector(t, fooSelector),
                MinDomains:         1,
                NodeAffinityPolicy: v1.NodeInclusionPolicyHonor,
                NodeTaintsPolicy:   v1.NodeInclusionPolicyIgnore,
            },
        },
        TpKeyToCriticalPaths: map[string]*criticalPaths{
            "zone": {{"zone1", 3}, {"zone2", 4}},
            "node": {{"node-x", 0}, {"node-b", 1}},
        },
        for pair, num := range s.TpPairToMatchNum {
		s.TpKeyToCriticalPaths[pair.key].update(pair.value, num)
	}
        TpPairToMatchNum: map[topologyPair]int{
            {key: "zone", value: "zone1"}:  3,
            {key: "zone", value: "zone2"}:  4,
            {key: "node", value: "node-a"}: 2,
            {key: "node", value: "node-b"}: 1,
            {key: "node", value: "node-x"}: 0,
            {key: "node", value: "node-y"}: 4,
        },
    },
}
...

update

update 函数实际上时用于计算 criticalPaths 中的第一位始终保持为是一个最小Pod匹配值

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
func (p *criticalPaths) update(tpVal string, num int) {
	// first verify if `tpVal` exists or not
	i := -1
	if tpVal == p[0].TopologyValue {
		i = 0
	} else if tpVal == p[1].TopologyValue {
		i = 1
	}

	if i >= 0 {
		// `tpVal` 表示已经存在
		p[i].MatchNum = num
		if p[0].MatchNum > p[1].MatchNum {
			// swap paths[0] and paths[1]
			p[0], p[1] = p[1], p[0]
		}
	} else {
		// `tpVal` 表示不存在，如一个新初始化的值
        // num对应子域分布的pod
        // 说明第一个元素不是最小的，则作为交换
		if num < p[0].MatchNum {
			// update paths[1] with paths[0]
			p[1] = p[0]
			// update paths[0]
			p[0].TopologyValue, p[0].MatchNum = tpVal, num
		} else if num < p[1].MatchNum {
			// 如果小于 paths[1]，则更新它，永远保证元素0是最小，1是次小的
			p[1].TopologyValue, p[1].MatchNum = tpVal, num
		}
	}
}

综合来讲 Prefilter 主要做的工作是。循环所有的节点，先根据 NodeAffinity 或者 NodeSelector 进行过滤，然后根据约束中定义的 topologyKeys （拓扑划分的依据）来选择节点。

接下来会计算出每个拓扑域下的拓扑对（可以理解为子域）匹配的 Pod 数量，存入 TpPairToMatchNum 中，最后就是要把所有约束中匹配的 Pod 数量最小（第二小）匹配出来的路径（代码是这么定义的，理解上可以看作是分布图）放入 TpKeyToCriticalPaths 中保存起来。整个 preFilterState 保存下来传递到后续的 filter 插件中使用。

Filter

在 preFilter 中最后的计算结果会保存在 CycleState 中

1
cycleState.Write(preFilterStateKey, s)

Filter 主要是从 PreFilter 处理的过程中拿到状态 preFilterState，然后看下每个拓扑约束中的 MaxSkew 是否合法，具体的计算公式为：$matchNum + selfMatchNum - minMatchNum$

matchNum：Prefilter 中计算出的对应的拓扑分布数量，可以在Prefilter中参考对应的内容
- if tpCount, ok := s.TpPairToMatchNum[pair]; ok {
selfMatchNum：匹配到label的数量，匹配到则是1，否则为0
minMatchNum：获的 Prefilter 中计算出来的最小匹配的值

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
func (pl *PodTopologySpread) Filter(ctx context.Context, cycleState *framework.CycleState, pod *v1.Pod, nodeInfo *framework.NodeInfo) *framework.Status {
	node := nodeInfo.Node()
	if node == nil {
		return framework.AsStatus(fmt.Errorf("node not found"))
	}
	// 拿到 prefilter处理的s，即preFilterState
	s, err := getPreFilterState(cycleState)
	if err != nil {
		return framework.AsStatus(err)
	}

	// 一个 空类型的 preFilterState是合法的，这种情况下将容忍每一个被调度的 Pod
	if len(s.Constraints) == 0 {
		return nil
	}

	podLabelSet := labels.Set(pod.Labels) // 设置标签
	for _, c := range s.Constraints { // 因为拓扑约束允许多个所以
		tpKey := c.TopologyKey
		tpVal, ok := node.Labels[c.TopologyKey]
		if !ok {
			klog.V(5).InfoS("Node doesn't have required label", "node", klog.KObj(node), "label", tpKey)
			return framework.NewStatus(framework.UnschedulableAndUnresolvable, ErrReasonNodeLabelNotMatch)
		}

		// 判断标准
		// 现有的匹配数量 + 子匹配（1|0） - 全局minimum <= maxSkew
		minMatchNum, err := s.minMatchNum(tpKey, c.MinDomains, pl.enableMinDomainsInPodTopologySpread)
		if err != nil {
			klog.ErrorS(err, "Internal error occurred while retrieving value precalculated in PreFilter", "topologyKey", tpKey, "paths", s.TpKeyToCriticalPaths)
			continue
		}

		selfMatchNum := 0
		if c.Selector.Matches(podLabelSet) {
			selfMatchNum = 1
		}

		pair := topologyPair{key: tpKey, value: tpVal}
		matchNum := 0
		if tpCount, ok := s.TpPairToMatchNum[pair]; ok {
			matchNum = tpCount
		}
		skew := matchNum + selfMatchNum - minMatchNum
		if skew > int(c.MaxSkew) {
			klog.V(5).InfoS("Node failed spreadConstraint: matchNum + selfMatchNum - minMatchNum > maxSkew", "node", klog.KObj(node), "topologyKey", tpKey, "matchNum", matchNum, "selfMatchNum", selfMatchNum, "minMatchNum", minMatchNum, "maxSkew", c.MaxSkew)
			return framework.NewStatus(framework.Unschedulable, ErrReasonConstraintsNotMatch)
		}
	}

	return nil
}

minMatchNum

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// minMatchNum用于计算 倾斜的全局最小值，同时考虑 MinDomains。
func (s *preFilterState) minMatchNum(tpKey string, minDomains int32, enableMinDomainsInPodTopologySpread bool) (int, error) {
	paths, ok := s.TpKeyToCriticalPaths[tpKey]
	if !ok {
		return 0, fmt.Errorf("failed to retrieve path by topology key")
	}
	// 通常来说最小值是第一个
	minMatchNum := paths[0].MatchNum
	if !enableMinDomainsInPodTopologySpread { // 就是plugin的配置的 enableMinDomainsInPodTopologySpread
		return minMatchNum, nil
	}

	domainsNum, ok := s.TpKeyToDomainsNum[tpKey]
	if !ok {
		return 0, fmt.Errorf("failed to retrieve the number of domains by topology key")
	}

	if domainsNum < int(minDomains) {
		// 当有匹配拓扑键的符合条件的域的数量小于 配置的"minDomains"(每个约束条件的这个配置) 时，
		//它将全局“minimum” 设置为0。
		// 因为minimum默认就为1，如果他小于1，就让他为0
		minMatchNum = 0
	}

	return minMatchNum, nil
}

PreScore

与 Filter 类似， PreScore 也是类似 PreFilter 的构成。 initPreScoreState 来完成过滤。

有了 PreFilter 基础后，对于 Score 来说大同小异

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
func (pl *PodTopologySpread) PreScore(
	ctx context.Context,
	cycleState *framework.CycleState,
	pod *v1.Pod,
	filteredNodes []*v1.Node,
) *framework.Status {
	allNodes, err := pl.sharedLister.NodeInfos().List()
	if err != nil {
		return framework.AsStatus(fmt.Errorf("getting all nodes: %w", err))
	}

	if len(filteredNodes) == 0 || len(allNodes) == 0 {
		// No nodes to score.
		return nil
	}

	state := &preScoreState{
		IgnoredNodes:            sets.NewString(),
		TopologyPairToPodCounts: make(map[topologyPair]*int64),
	}
	// Only require that nodes have all the topology labels if using
	// non-system-default spreading rules. This allows nodes that don't have a
	// zone label to still have hostname spreading.
	// 如果使用非系统默认分布规则，则仅要求节点具有所有拓扑标签。
	// 这将允许没有zone标签的节点仍然具有hostname分布。
	requireAllTopologies := len(pod.Spec.TopologySpreadConstraints) > 0 || !pl.systemDefaulted
	err = pl.initPreScoreState(state, pod, filteredNodes, requireAllTopologies)
	if err != nil {
		return framework.AsStatus(fmt.Errorf("calculating preScoreState: %w", err))
	}

	// return if incoming pod doesn't have soft topology spread Constraints.
	if len(state.Constraints) == 0 {
		cycleState.Write(preScoreStateKey, state)
		return nil
	}

	// Ignore parsing errors for backwards compatibility.
	requiredNodeAffinity := nodeaffinity.GetRequiredNodeAffinity(pod)
	processAllNode := func(i int) {
		nodeInfo := allNodes[i]
		node := nodeInfo.Node()
		if node == nil {
			return
		}

		if !pl.enableNodeInclusionPolicyInPodTopologySpread {
			// `node` should satisfy incoming pod's NodeSelector/NodeAffinity
			if match, _ := requiredNodeAffinity.Match(node); !match {
				return
			}
		}

		// All topologyKeys need to be present in `node`
		if requireAllTopologies && !nodeLabelsMatchSpreadConstraints(node.Labels, state.Constraints) {
			return
		}

		for _, c := range state.Constraints {
			if pl.enableNodeInclusionPolicyInPodTopologySpread &&
				!c.matchNodeInclusionPolicies(pod, node, requiredNodeAffinity) {
				continue
			}

			pair := topologyPair{key: c.TopologyKey, value: node.Labels[c.TopologyKey]}
			// If current topology pair is not associated with any candidate node,
			// continue to avoid unnecessary calculation.
			// Per-node counts are also skipped, as they are done during Score.
			tpCount := state.TopologyPairToPodCounts[pair]
			if tpCount == nil {
				continue
			}
			count := countPodsMatchSelector(nodeInfo.Pods, c.Selector, pod.Namespace)
			atomic.AddInt64(tpCount, int64(count))
		}
	}
	pl.parallelizer.Until(ctx, len(allNodes), processAllNode)
	// 保存状态给后面sorce调用
	cycleState.Write(preScoreStateKey, state)
	return nil
}

与Filter中Update使用的函数一样，这里也会到这一步，这里会构建出TopologySpreadConstraints，因为约束是不确定的

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
func filterTopologySpreadConstraints(constraints []v1.TopologySpreadConstraint, action v1.UnsatisfiableConstraintAction, enableMinDomainsInPodTopologySpread, enableNodeInclusionPolicyInPodTopologySpread bool) ([]topologySpreadConstraint, error) {
	var result []topologySpreadConstraint
	for _, c := range constraints {
		if c.WhenUnsatisfiable == action { // 始终调度时
			selector, err := metav1.LabelSelectorAsSelector(c.LabelSelector)
			if err != nil {
				return nil, err
			}
			tsc := topologySpreadConstraint{
				MaxSkew:            c.MaxSkew,
				TopologyKey:        c.TopologyKey,
				Selector:           selector,
				MinDomains:         1,                            // If MinDomains is nil, we treat MinDomains as 1.
				NodeAffinityPolicy: v1.NodeInclusionPolicyHonor,  // If NodeAffinityPolicy is nil, we treat NodeAffinityPolicy as "Honor".
				NodeTaintsPolicy:   v1.NodeInclusionPolicyIgnore, // If NodeTaintsPolicy is nil, we treat NodeTaintsPolicy as "Ignore".
			}
			if enableMinDomainsInPodTopologySpread && c.MinDomains != nil {
				tsc.MinDomains = *c.MinDomains
			}
			if enableNodeInclusionPolicyInPodTopologySpread {
				if c.NodeAffinityPolicy != nil {
					tsc.NodeAffinityPolicy = *c.NodeAffinityPolicy
				}
				if c.NodeTaintsPolicy != nil {
					tsc.NodeTaintsPolicy = *c.NodeTaintsPolicy
				}
			}
			result = append(result, tsc)
		}
	}
	return result, nil
}

Score

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
// 在分数扩展点调用分数。该函数返回的“score”是 `nodeName` 上匹配的 pod 数量，稍后会进行归一化。
func (pl *PodTopologySpread) Score(ctx context.Context, cycleState *framework.CycleState, pod *v1.Pod, nodeName string) (int64, *framework.Status) {
	nodeInfo, err := pl.sharedLister.NodeInfos().Get(nodeName)
	if err != nil {
		return 0, framework.AsStatus(fmt.Errorf("getting node %q from Snapshot: %w", nodeName, err))
	}

	node := nodeInfo.Node()
	s, err := getPreScoreState(cycleState)
	if err != nil {
		return 0, framework.AsStatus(err)
	}

	// Return if the node is not qualified.
	if s.IgnoredNodes.Has(node.Name) {
		return 0, nil
	}

	// 对于每个当前的 <pair>，当前节点获得 <matchSum> 的信用分。
	// 计算 <matchSum>总和 并将其作为该节点的分数返回。
	var score float64
	for i, c := range s.Constraints {
		if tpVal, ok := node.Labels[c.TopologyKey]; ok {
			var cnt int64
			if c.TopologyKey == v1.LabelHostname {
				cnt = int64(countPodsMatchSelector(nodeInfo.Pods, c.Selector, pod.Namespace))
			} else {
				pair := topologyPair{key: c.TopologyKey, value: tpVal}
				cnt = *s.TopologyPairToPodCounts[pair]
			}
			score += scoreForCount(cnt, c.MaxSkew, s.TopologyNormalizingWeight[i])
		}
	}
	return int64(math.Round(score)), nil
}

在 Framework 中会运行 ScoreExtension ，即 NormalizeScore

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
// Run NormalizeScore method for each ScorePlugin in parallel.
f.Parallelizer().Until(ctx, len(f.scorePlugins), func(index int) {
    pl := f.scorePlugins[index]
    nodeScoreList := pluginToNodeScores[pl.Name()]
    if pl.ScoreExtensions() == nil {
        return
    }
    status := f.runScoreExtension(ctx, pl, state, pod, nodeScoreList)
    if !status.IsSuccess() {
        err := fmt.Errorf("plugin %q failed with: %w", pl.Name(), status.AsError())
        errCh.SendErrorWithCancel(err, cancel)
        return
    }
})
if err := errCh.ReceiveError(); err != nil {
    return nil, framework.AsStatus(fmt.Errorf("running Normalize on Score plugins: %w", err))
}

NormalizeScore 会为所有的node根据之前计算出的权重进行打分

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
func (pl *PodTopologySpread) NormalizeScore(ctx context.Context, cycleState *framework.CycleState, pod *v1.Pod, scores framework.NodeScoreList) *framework.Status {
	s, err := getPreScoreState(cycleState)
	if err != nil {
		return framework.AsStatus(err)
	}
	if s == nil {
		return nil
	}

	// 计算 <minScore> 和 <maxScore>
	var minScore int64 = math.MaxInt64
	var maxScore int64
	for i, score := range scores {
		// it's mandatory to check if <score.Name> is present in m.IgnoredNodes
		if s.IgnoredNodes.Has(score.Name) {
			scores[i].Score = invalidScore
			continue
		}
		if score.Score < minScore {
			minScore = score.Score
		}
		if score.Score > maxScore {
			maxScore = score.Score
		}
	}

	for i := range scores {
		if scores[i].Score == invalidScore {
			scores[i].Score = 0
			continue
		}
		if maxScore == 0 {
			scores[i].Score = framework.MaxNodeScore
			continue
		}
		s := scores[i].Score
		scores[i].Score = framework.MaxNodeScore * (maxScore + minScore - s) / maxScore
	}
	return nil
}

到此，对于pod拓扑插件功能大概可以明了了，

Filter 部分（PreFilter，Filter）完成拓扑对(Topology Pair)划分
Score部分（PreScore, Score , NormalizeScore ）主要是对拓扑对（可以理解为拓扑结构划分）来选择一个最适合的pod的节点（即分数最优的节点）

而在 scoring_test.go 给了很多用例，可以更深入的了解这部分算法

Reference

^[1] scheduling code hierarchy

^[2] scheduler algorithm

^[3] in tree VS out of tree volume plugins

^[4] scheduler_framework_plugins

^[5] scheduling config

^[6] topology spread constraints

调度框架 [1]#

插件 [4]#

插件的载入过程#

NewScheduler#

profile.NewMap#

NewFramework#

插件的执行#

NodePorts#

NodeResourcesFit [5]#

Fit#

leastAllocate#

Topology [6]#

Concept#

定义一个Topology#

对于拓扑域的理解#

如何为集群设置一个默认拓扑域约束#

默认约束策略#

通过源码学习Topology#

PreFilter#

Filter#

PreScore#

Score#

Reference#

相关阅读

调度框架 ^[1]

插件 ^[4]

插件的载入过程

NewScheduler

profile.NewMap

NewFramework

插件的执行

NodePorts

NodeResourcesFit ^[5]

Fit

leastAllocate

Topology ^[6]

Concept

定义一个Topology

对于拓扑域的理解

如何为集群设置一个默认拓扑域约束

默认约束策略

通过源码学习Topology

PreFilter

Filter

PreScore

Score

Reference
